PVC မျက်နှာကျက် panel extrusion ပစ္စည်းကိရိယာ

PVC မျက်နှာကျက် panel extrusion ပစ္စည်းကိရိယာများ ပရိုဖိုင်ထုတ်လုပ်မှုလိုင်းသည် SJSZ-65/132 စီးရီး conical twin-screw extruders၊ stainless steel vacuum shaping platforms၊ crawler tractors၊ အလိုအလျောက်ဖြတ်တောက်ခြင်း ပေါင်းစပ်စက်များနှင့် လှန်လှောခြင်းများကို အသုံးပြုပါသည်။ ပုံသဏ္ဍာန်ပလပ်ဖောင်းတွင် လေးဖက်မြင် ချိန်ညှိနိုင်သော ဖိအားမြင့် လေဟာနယ်ပန့်နှင့် ရေစုပ်စက် တပ်ဆင်ထားသည်။ ထွန်စက်သည် နယူမတီဖြင့် ကုပ်ထားသည်။ အလိုအလျောက် ပုံသေအရှည်ဖြတ်တောက်သည့်စက်သည် ပုံသေအရှည်အထိဖြတ်ရန် ခရီးသွားခလုတ်ကို အသုံးပြုသည်။ stacking rack သည် 6 မီတာရှည်သည်၊ stainless steel ဖြင့်ပြုလုပ်ထားပြီး pneumatically လှန်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

PVC မျက်နှာကျက် panel ကို extrusion ပစ္စည်းကိရိယာများထုတ်လုပ်မှုလိုင်း

ပရိုဖိုင်ထုတ်လုပ်မှုလိုင်းသည် SJSZ-65/132 စီးရီး conical twin-screw extruders၊ stainless steel vacuum shaping platforms၊ crawler tractors၊ အလိုအလျောက်ဖြတ်တောက်ခြင်း ပေါင်းစပ်စက်များနှင့် လှန်လှောခြင်းများကို အသုံးပြုပါသည်။ ပုံသဏ္ဍာန်ပလပ်ဖောင်းတွင် လေးဖက်မြင် ချိန်ညှိနိုင်သော ဖိအားမြင့် လေဟာနယ်ပန့်နှင့် ရေစုပ်စက် တပ်ဆင်ထားသည်။ ထွန်စက်သည် နယူမတီဖြင့် ကုပ်ထားသည်။ အလိုအလျောက် ပုံသေအရှည်ဖြတ်တောက်သည့်စက်သည် ပုံသေအရှည်အထိဖြတ်ရန် ခရီးသွားခလုတ်ကို အသုံးပြုသည်။ stacking rack သည် 6 မီတာရှည်သည်၊ stainless steel ဖြင့်ပြုလုပ်ထားပြီး pneumatically လှန်သည်။

အမှုတွဲ

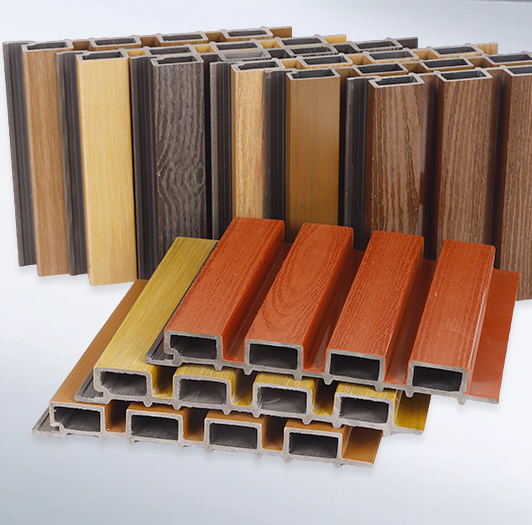

ထုတ်ကုန်ပြသမှု

စီမံကိန်း	နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

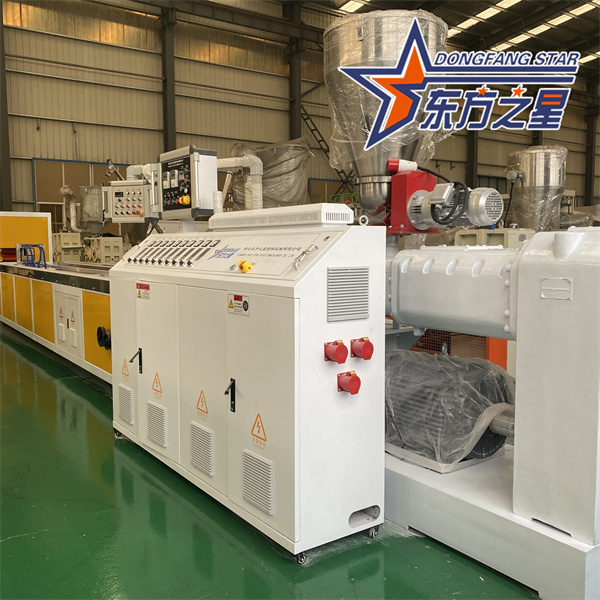

ပင်မအင်ဂျင်
လျှပ်စစ်ထိန်းချုပ်ရေးကက်ဘိနက်	* လေခလုတ်- Chint * အသုံးပြုထားသော သံမဏိအထူသည် 1.5 မီလီမီတာထက် မနည်းဘဲ၊ လျှပ်စစ်အစိတ်အပိုင်းအားလုံးသည် နာမည်ကြီးအမှတ်တံဆိပ်များဖြစ်သည်။
ထုတ်လုပ်မှုပမာဏ (kg/h)	100-200 (ပြုပြင်ပြီးသောပစ္စည်းများနှင့် လည်ပတ်မှုအခြေအနေများ၏ မတူညီသော ထုတ်ယူမှုပမာဏနှင့် ကွဲပြားသည်)
အရွယ်အစား (မီလီမီတာ)	3670 x 1500 x 2350 မီလီမီတာ
အလေးချိန် (ကီလိုဂရမ်)	3000 ကီလိုဂရမ်
အလိုအလျောက်တိုင်းတာခြင်း နှင့် အစာကျွေးခြင်း hopper	ပစ္စည်း: သံမဏိ
ဓာတ်အားလိုင်း သွယ်တန်းခြင်း။	သုံးဆင့်လေးကြိုးစနစ်
အရေးပေါ်ရပ်တန့်ခြင်းနှင့် အကာအကွယ်လုပ်ဆောင်ချက်များပါရှိသော အပူချိန်ထိန်းချုပ်ကိရိယာ	အသိဉာဏ်ရှိသော အပူချိန်ထိန်းချုပ်မှုဇယား လက်ရှိ ကာကွယ်ရေး အချက်ပေး လုပ်ဆောင်ချက် ဗို့အား လွန်ကဲမှု ကာကွယ်ရေးစနစ်။
ထူးခြားချက်	မြင့်မားသောဖြတ်တောက်မှု၊ ကောင်းသောပလပ်စတစ်အကျိုးသက်ရောက်မှု၊ ထုတ်လုပ်မှုလိုင်း၏ထွက်ရှိမှုလိုအပ်ချက်များကိုဖြည့်ဆည်းရန်သက်ဆိုင်ရာအရွယ်အစား၏ပရိုဖိုင်းကိုထုတ်ယူမှုအမြန်နှုန်း (100-160kg / h) မြင့်မားသည်။ အဆင့်မြင့်ကုန်ထုတ်ပစ္စည်းများနှင့် တာရှည်ခံအစိတ်အပိုင်းများသည် ကြမ်းတမ်းသောဂုဏ်သတ္တိများရှိသည်။
လုပ်ဆောင်ချက်အကန့်ဒေတာကို မည်သို့ပြသမည်နည်း။	ဒစ်ဂျစ်တယ်ပြသမှု
ဝက်အူ- အရည်အသွေးမြင့် အလွိုင်း 38CrMoAIA နိုက်ထရိတ် အထူ 0.7mm၊ မျက်နှာပြင် မာကျောမှု HV940၊Ra0.4um တရုတ်နိုင်ငံရဲ့ နာမည်ကြီး အမှတ်တံဆိပ်ပါ။
အချင်း (မီလီမီတာ)	65/132 မီလီမီတာ
အသက်ဝင်သောအရှည် (မီလီမီတာ)	2140mm
ပမာဏ	အပိုဒ် ၂
ပုံစံ	သွယ်သော
အရှိန်အဟုန် (r/min)	1~34 (အပြင်ဘက်)
ဒရမ် အရည်အသွေးမြင့် အလွိုင်း 38CrMoAIA နိုက်ထရိတ် အထူ 0.7mm၊ မျက်နှာပြင် မာကျော HV940၊Ra0.4um
စက်ဆလင်ဒါအမျိုးအစား	monolithic ကိရိယာများ
အပူပေးနည်း	အလူမီနီယံ အပူပေးလက်စွပ်ကို သွန်းလုပ်ခြင်း။
အပူပေးသည့်နေရာအရေအတွက်	နယ်မြေ ၄
အပူစွမ်းအင် (kw)	30Kw (11/4/6/8)
အပူချိန် အပိုင်းအခြား (℃)	50 ~ 350 ℃
အအေးခံဧရိယာအရေအတွက်	၃ ခရိုင်
ပေါင်းစပ်စီးဆင်းမှု core	45#၊ chrome-plated အတွင်းခန်း
coolant လမ်းကြောင်း	3X250w ပန်ကာသည် အအေးခံသည်။
အအေးခံလတ်	လေ
အရည်အသွေးကောင်းခြင်းအာမခံချက်	ဝန်ဆောင်မှုသက်တမ်း နာရီ 10,000 ကျော်
စက်ဗုံ၏ ကိုင်တွယ်နည်း	နှစ်ထပ်အလွိုင်း မာကျောမှု HRC 55-62
2. Drive system နှင့် deceleration စနစ်
Main drive မော်တာပါဝါ	37kw, Shandong နာမည်ကြီးအမှတ်တံဆိပ်မော်တာ
ပင်မမော်တာ၏အလုပ်လုပ်ပုံနည်းလမ်း	ဂီယာအုံသို့ တိုက်ရိုက်ချိတ်ဆက်ထားသည့် သုံးဆင့် အပျက်အစီး မော်တာ၊ အကြိမ်ရေ ပြောင်းလဲနိုင်သော ဝန်ဖြင့် ပြောင်းလဲနိုင်သော မော်တာ
main drive ပင်မအင်ဂျင်၏အရှိန်	30~1400r/မိနစ်
ဂီယာဘောက်စ်၏ အမှတ်တံဆိပ်	အလျားလိုက် မြင့်မားသော torsion ဂီယာဘောက်စ်၊ hard tooth inclined gear
ဂီယာဘီး	နိုက်ထရိုဂျင်စိမ့်ဝင်မှု ကုသမှု၊ ဂီယာပစ္စည်းသည် 20CrMoTi ဖြစ်သည်။
အလုပ်လက်မှတ်သေတ္တာ	ဖြန့်ချီရေးဘောက်စ် လျှော့ချရေးရှပ်နှစ်ခုကို taical ဂီယာများဖြင့် မောင်းနှင်သည်။
ပင်မမော်တာ၏ အမြန်နှုန်းထိန်းမုဒ်	AC မြန်နှုန်းစည်းမျဉ်း
3. လေဟာနယ်စုပ်စနစ်
အမျိုးအစား	ရေကွင်းဖုန်စုပ်စက်
မော်တာ၏ပါဝါ	3kw
မော်တာအလုပ်လုပ်မုဒ်	threephase asynchronous မော်တာ
လေဟာနယ်ဒီဂရီ	0~-0.8pa
ဖုန်စုပ်စက်	ဓာတ်ငွေ့ထွက်နှုန်း- 60m³/h

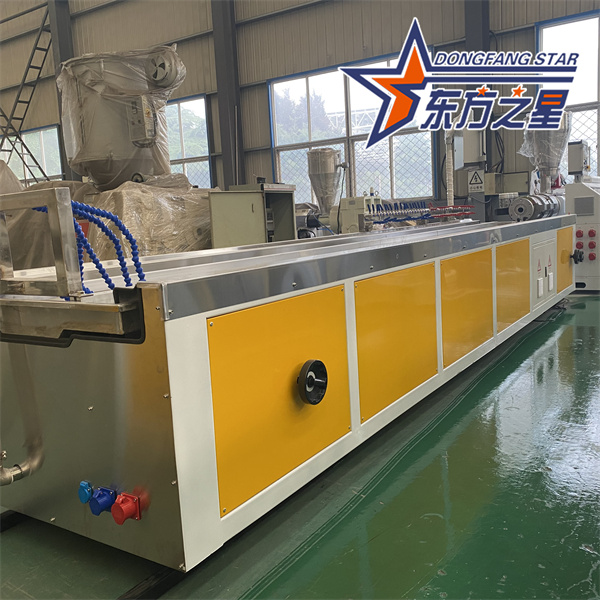

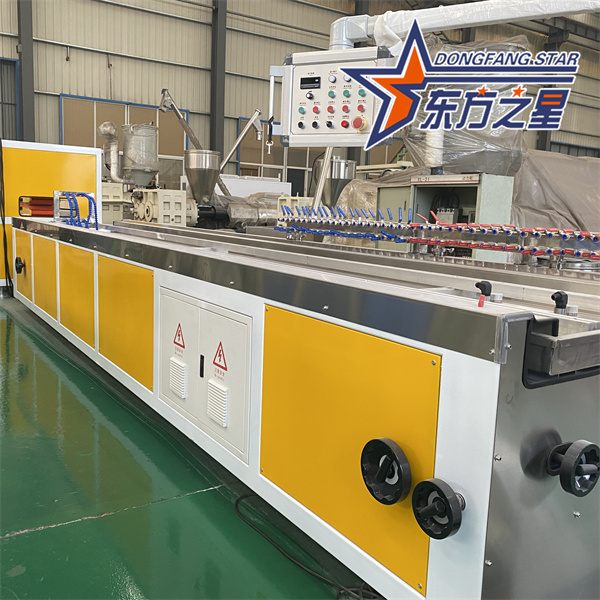

1. 240 Vacuum setting စားပွဲ

အရွယ်အစား (မီလီမီတာ)	400012001475mm (လမ်းညွှန်ရထားလမ်းအရွယ်အစား အပါအဝင်)
ရေပန်းကန်ပစ္စည်း	အစွန်းခံသံမဏိ
လေနဇယ်နှင့် ရေနံဇယ် အရေအတွက်	၆၀ လောက်ရှိတယ်။
ရှေ့ရောနောက်ပါ မော်တာကို ရွှေ့ပါ။	0.75KW (1 set)၊
ရေစုပ်စက်	3KW
ဖုန်စုပ်စုပ်အမျိုးအစား	ရေကွင်း ဖုန်စုပ်ပန့်
ဖုန်စုပ်ပန့်ပါဝါ	နှစ်လုံး၊ 4kw
လေဟာနယ်ဒီဂရီ (Mpa)	0~-0.8pa
ရေငွေ့ Nozzle ၏ အနေအထားနှင့် ချိတ်ဆက်မှုမုဒ်	တည်နေရာ- ဆက်တင်အဆင့်- နှစ်ဖက်စလုံး- ပုံသေအမျိုးအစား
အလယ်အမြင့်၏ ချိန်ညှိမှုမုဒ်	Cochlear worm လက်စွဲစာအုပ်
ထိန်းချုပ်ရေးဝန်ကြီးအဖွဲ့	1၊ လွယ်ကူသောလည်ပတ်မှု။ 2၊ လျှပ်စစ်မညှိုနှိုင်းမီနှင့် အပြီးတွင် ဆက်တင်ဇယားကို အကောင်အထည်ဖော်ပါ၊ လူကိုယ်တိုင် အတက်နှင့်အဆင်း ချိန်ညှိမှုကို သဘောပေါက်ပါ။ ၃။ လျှပ်စစ်ပစ္စည်းများကို Chint ဖြင့်ပြုလုပ်ထားသည်။ 4၊ မော်တာအားလုံးတွင် အလွန်အကျွံဝန်ကာကွယ်မှုရှိသည်။
ရေစည်၏ ပမာဏနှင့် ပမာဏ	150L ခန့်

အထွေထွေသတ်မှတ်ချက်ဘောင်များ

အလိုအလျောက်ရေပေးဝေမှုနှင့် ရေနုတ်မြောင်းထိန်းချုပ်မှု

ဖုန်စုပ်ဇယား 1

700mm နှင့် ရှေ့သို့ ရွှေ့ပါ။

ဘယ်ညာ ချိန်ညှိခြင်း ± 30mm

Water Disc များကို Stainless Steel ဖြင့် ပြုလုပ်ထားသည်။

ပြင်ပပိုက်နှင့် ပစ္စည်းကိရိယာများသည် တပ်ဆင်ရလွယ်ကူပြီး ပြုပြင်မွမ်းမံရန် လွယ်ကူသည်။

ရေပေးဝေရေးနှင့် ရေနုတ်မြောင်းများအတွက် ပြင်ပပိုက်များအားလုံးသည် အရွယ်အစား 1 "-2" သွပ်ရည်စိမ်စတီးပိုက်များဖြင့် ပြုလုပ်ထားသည်။

ကောင်းသောအသွင်အပြင်

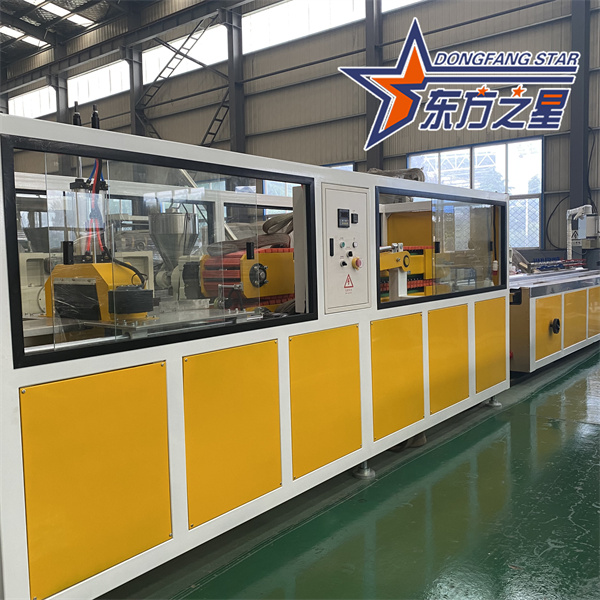

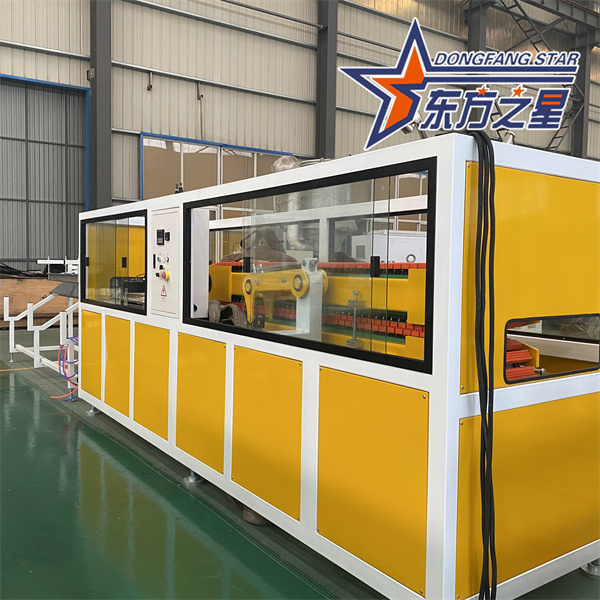

2. Crawler ထွန်စက်

ရှည်၊ X နှင့် အနံ (မီလီမီတာ)	1800mm x 1500mm x 1700mm
ဆွဲငင်နှုန်း (m/min) အများဆုံး drawbar ဆွဲ	0.8-5 m/min 4000 N
ဆွဲမော်တာ ပါဝါ (kw)	2.2kw x 1
ခြေရာခံနည်း	pneumatic
မော်တာချိတ်ဆက်မှုမုဒ်	ကြယ်ပွင့်ချိတ်ဆက်မှု
မော်တာအရေအတွက်	1
မော်တာမြန်နှုန်း	10~1450r/မိနစ်
ထိရောက်သောအရှည်ကိုခြေရာခံပါ။	1500mm
မော်တာအမြန်နှုန်းစည်းမျဉ်း	AC မော်တာ၊ အင်ဗာတာ အမြန်နှုန်း စည်းမျဉ်း
ရော်ဘာနှင့်လမ်းကြောင်းကိုချိတ်ဆက်ခြင်းမုဒ်	ဝက်အူများဖြင့် အမြန်ချိတ်ဆက်၍ တပ်ဆင်ရန်နှင့် ဖယ်ရှားရန် လွယ်ကူသည်။
ဆွဲငင်တုံးများ၏လက္ခဏာများ	ကောင်းမွန်သောကြာရှည်ခံမှုနှင့် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော ရော်ဘာတုံးများနှင့် Q235A သံမဏိများနှင့် ပေါင်းစပ်ပါ။
မုဒ်၏ ဂုံးမုဒ်	pneumatic ထိန်းချုပ်မှု
လယ်ထွန်စက်အမြင့်	1000 ± 50 မီလီမီတာ၊ ချိန်ညှိနိုင်သော၊ synchronous ဆွဲအားမြန်နှုန်း။
ဖိသိပ်ထားသောလေဖိအား	0.5~0.7Mpa
ကွင်းဆက်ဆီဖြည့်နည်း	Manual ထပ်တိုး
ထိန်းချုပ်ရေးဝန်ကြီးအဖွဲ့ ဆလင်ဒါနှင့် နျူမက်စ် အစိတ်အပိုင်းများ	လျှပ်စစ်အစိတ်အပိုင်းများ- Chint ဆလင်ဒါကို Yadke မှအသုံးပြုသည်။
အမှုန်အမွှားအစိတ်အပိုင်းအားလုံး- Yadker × ထွန်စက်ထိန်းချုပ်ကိရိယာသည် ဖုန်စုပ်စက်ခလုတ်ပေါ်တွင် ရှိနေသည်။ × ကျန်တစ်ဖက်ရှိ တံခါးများနှင့် သေတ္တာများကို အထူ 1.5 မီလီမီတာ စတီးပြားဖြင့် ထုတ်လုပ်ထားသည်။ × ထွန်စက်၏အသွင်အပြင်သည် လှပသည်။

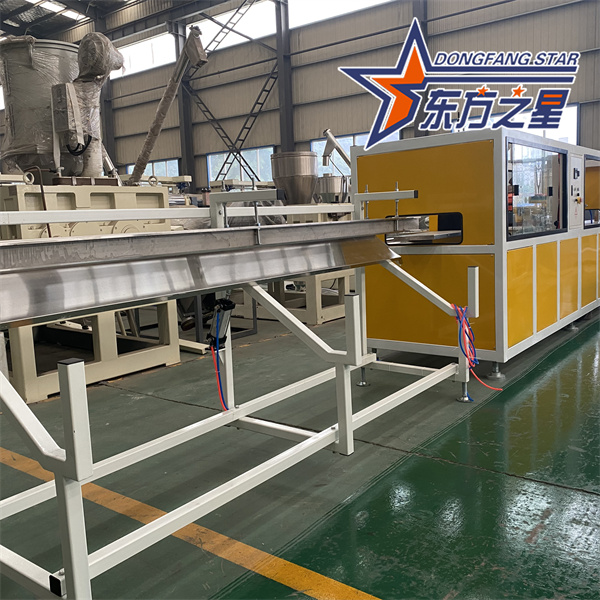

အလိုအလျောက်ဖြတ်တောက်ခြင်းပေါင်းစပ်စက်

3. ဖြတ်တောက်ခြင်းစက်- 1,200 MM X 1160 MM X 1600 MM
ဖိအားမုဒ် ဖြတ်တောက်မှု တိကျမှု အမြင့်ဖြတ်ပါ။ မော်တာပါဝါဖြတ်ပါ။	pneumatic ဆားကစ် ≤2mm ≤150mm 1.5 kw
အများဆုံးဖြတ်အကျယ်	260 မီလီမီတာ
မီတာနည်းလမ်း	ဓာတ်ပုံလျှပ်စစ်ခလုတ်
Air compression ဖိအား	0.5~0.7Mpa
